OFweek激光網訊：三維激光掃描儀為傳統測繪領域，如建筑測繪、地形測繪、采礦等，提供了一種全新的手段。讓傳統測量無法逾越的限制得以解除，并讓測量結果精細度提高到一個新的層次。同時可以為廣泛的科研領域提供前所未有的幫助。
三維激光掃描讓測繪質量得到重大提升，并可以完成傳統測量方式無法完成的測量任務。
城市及建筑測量

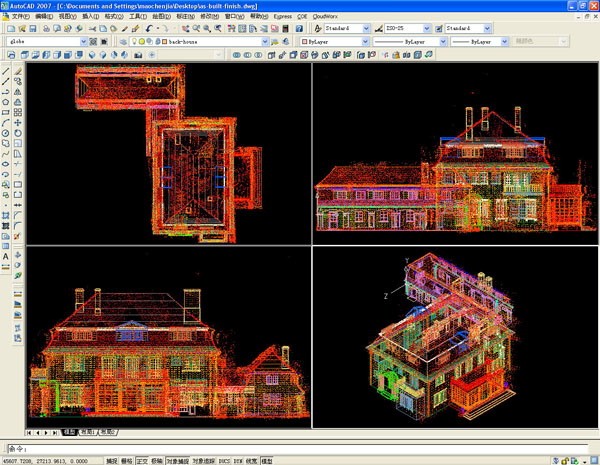

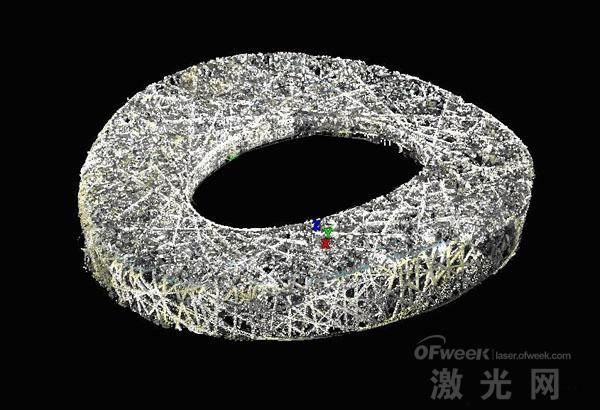

在城市及建筑測量領域，三維激光掃描儀不但可以完成建筑結構的測繪，得到三維建筑模型，并可以實現建筑施工質量監測。通過三維激光掃描儀對建筑掃描形成的點云可以幫助我們完成立面圖繪制（平、立、剖）、三維模型構件、基本尺寸量算等結果。并可以在新建建筑驗收時，對建筑物掃描得到精確詳實的三維模型，從而通過計算或比對完成施工質量檢測，讓傳統的特征點質量檢測轉變?yōu)檎w檢測。
地形測繪

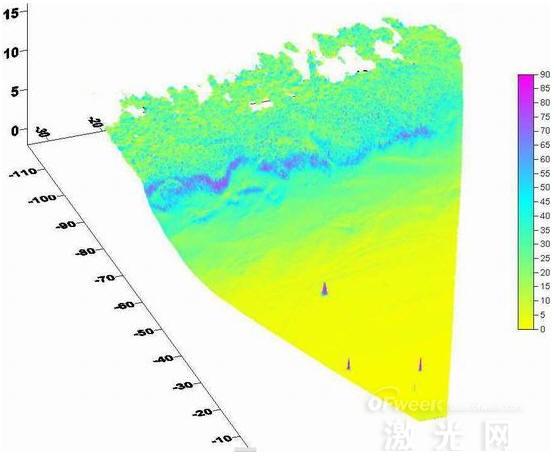

三維激光掃描技術來自測繪領域，其最基本的應用之一就是地形圖繪制。基于掃描的精細點云可直接生成三維地形模型，并可以自動提取等高線。實現一次測量，同時可獲取三維及二維數據資料。與傳統測繪手段相比，三維激光掃描具有：效率高、細節豐富、成果形式多樣（一次測量，地物、地形同時獲得。自動得到ＤＥＭ數據）、智能化、兼容性強等優點。
采礦

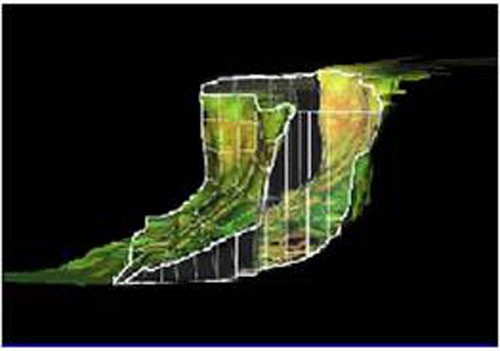

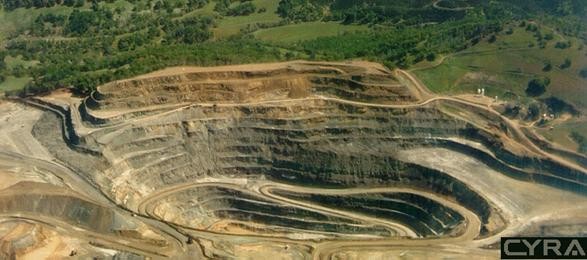

在采礦編制計劃前，三維激光掃描儀可以搜集完整的開挖前三維基礎數據，并可據此生成二維等高線圖或二維工程圖，為編制開采規劃提供基礎。在開采作業過程中，通過三維激光掃描儀對開采面的掃描，幫助我們快速生成三維模型，通過模型間的比對計算，可得到精確的開采量數據。三維激光掃描儀實現了快速測量、遠程測量，減少了操作人員在惡劣環境中的工作時間。
變形監測

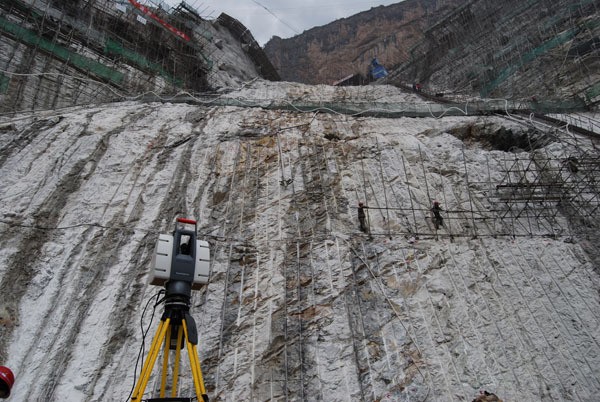

通過三維激光掃描儀，可以實現大型鋼結構件、建筑構件，以及地貌等變形的監測。三維激光掃描儀輔助后處理軟件可以達到模型表面±2mm的精確測繪，可充分勝任大型結構、工程或自然地貌變形的監測。
特點：
測量簡單，便捷；
測量結果精確；
采集信息全面；
數據后處理簡單；
可直接基于三維結果信息進行計算和分析；
非接觸，大場景測量，效率更高，減小測量工作對環境的依賴和局限。
三維激光掃描――遺產及文物保護應用
在遺產及文物保護、文物發掘領域，三維激光掃描儀提供了全新的工具和方法來幫助我們更詳盡的采集、記錄相關信息，同時大量減少數據采集時間。
在文物保護過程中，文物資料的采集往往需要更詳盡，這樣才能有利于資料的整理保留和將來的修繕、研究。同時很多帶有復雜曲面和線條的文物古跡很難用傳統的測量工具進行度量，甚至很難用線畫圖或等高線圖進行完善的記錄。當采用三維激光掃描儀時，我們可以得到高精度的點云信息，結合上彩色信息，可以得到尺寸精準，色彩表達逼真的立體模型。可供復制、研究、信息檢索。
考慮到考古遺址中很多重要的跡象會因考古發掘工作的需要，在發掘過程中被逐步破壞掉，利用三維激光掃描儀的測繪，可以把發掘過程完整的真實場景記錄下來，供后續永久保存、展示、研究的需要。
電力設施
變電站和電力輸送系統，往往結構復雜，同時所處工作環境危險，利用傳統測量手段，很難搜集到完整的基礎數據信息。通過三維激光掃描儀可以短時間，實現全面的數據采集。
管道設計

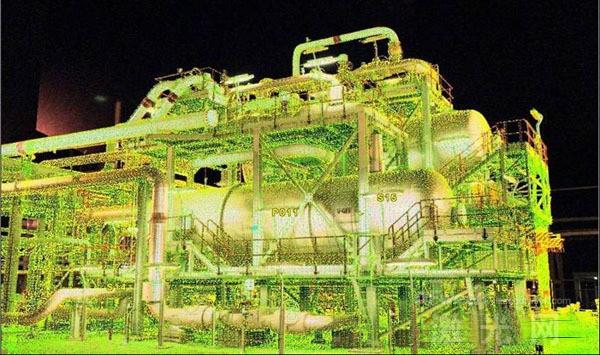

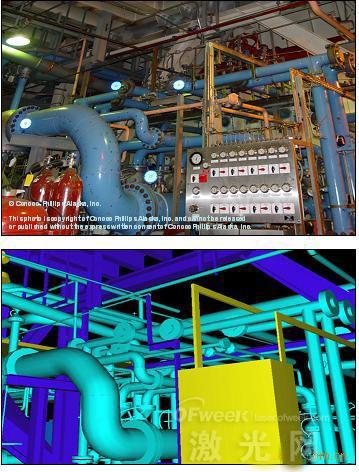

管道系統改擴建是三維激光掃描儀應用涉足最早的行業之一，為此該系統配置有多元化的軟件系統及專業化的模塊，可以與AutoPlant、Microstation、AutoCAD等設計工具實現無縫集成，該系統為用戶提供最先進的管道改擴建測量解決方案，是該領域的全球領跑者
大型鋼結構、裝備
對于大型鋼結構及裝備的生產和安裝，三維激光掃描儀可以在設計前期完成現場基礎數據的搜集；在大部件加工完成后，進行尺寸的掃描檢查；部件在運往安裝現場前，可通過相關應用軟件進行部件間的虛擬裝配，實現虛擬檢查，并可以直接放入安裝場景掃描模型中實現虛擬現場安裝。
船舶測量

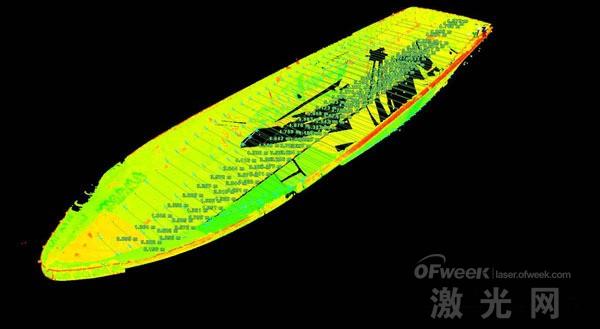

船舶測量其應用形式集中在：船形驗收、艙容計算、虛擬維修、虛擬安裝等幾個方面。在船舶受損修復、腐蝕檢測、變形監測等方面三維激光掃描儀能發揮獨到的功能。三維激光掃描技術在船舶測量方面無論在國內和國外有大量的典型應用。
特點：
在設計階段實現實時虛擬現場考察和測量；
在設計完成階段實現虛擬安裝或改建驗證；
在完工階段實現高精度質量檢驗；
縮短工期；
節約生產成本。
三維激光掃描――基礎設施建設應用
三維激光掃描儀及后處理軟件被廣泛應用于公路、鐵路、航空、水利、港口等項目的新建、改建及規劃中。
在這些基礎設施建設領域，三維激光掃描儀提供了快捷的測繪手段，并將現場測量數據高精度、完整地帶回辦公室供細化測繪、設計規劃、研究計算、場景仿真等進一步應用。測量結果不僅包含特征點幾何特性，而且連同現場對象的細節特征，甚至對象的顏色信息以及完整的三維空間結構都保存下來。實現全面、可視化、精準測量結果，完全可以在辦公室電腦中進行細化測量和勘察，減少野外數據采集的工作量和采集時間。
公路建設

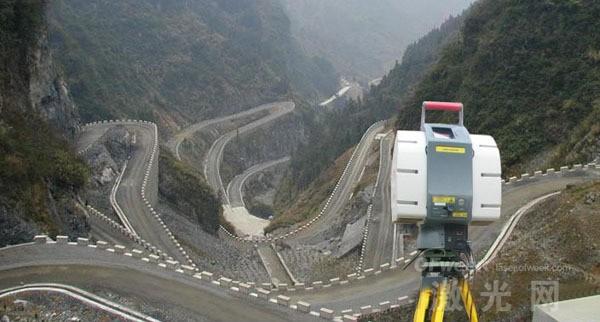

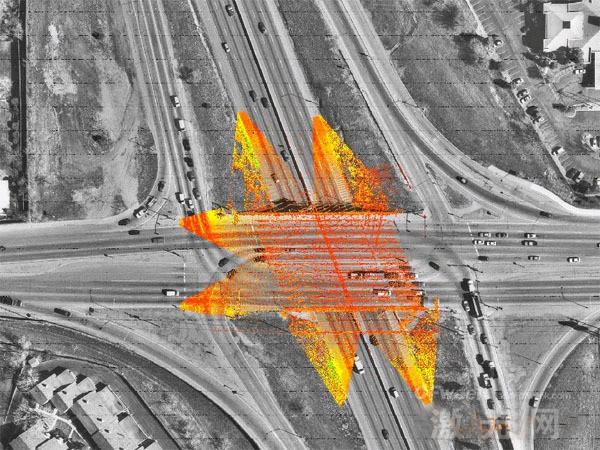

在公路建設領域，從公路初建的地形測繪到公路改擴建，三維激光掃描系統都能提供極大的幫助。尤其在繁忙的道路上，利用三維激光掃描儀進行測繪，可以不進行或少進行交通管制。測量設站更自由，測量場景全面，一次測量可以得到大量全面的相關信息。
鐵路建設
三維激光掃描儀可完成全景測量，因此對于鐵路站場或某特定路段，可以一次完成線路設施、相關建筑物及周邊場景的實尺寸三維空間信息的搜集。這些完整的信息可用于后續設計及計算、評估或虛擬設
隧道工程

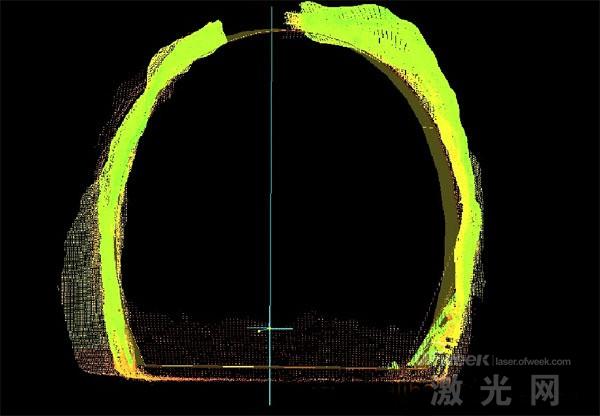

三維激光掃描儀可以代替常規的測量手段，完成基礎信息搜集，并可以對施工中或完工隧道進行掃描，得到高精度的點云模型。在點云模型上可以直接抽取斷面數據來對隧道工程的質量、狀態進行評價、驗收。
橋梁改建

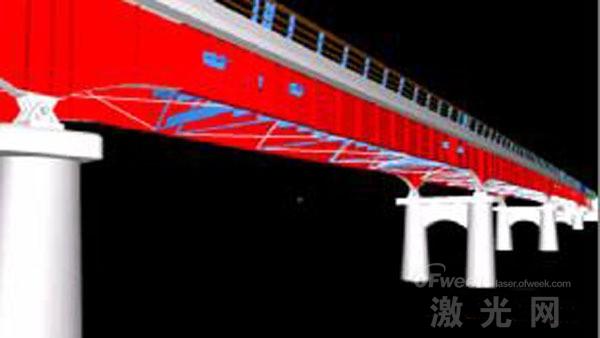

獲取橋梁現狀的掃描數據，基于點云數據生成三維橋梁模型。在真三維的環境設計橋梁的改造方案。或者直接基于點云快速繪制橋梁的二維結構圖，按照傳統的流程對橋梁的改造制定方案。
水利、機場及港口工程
工程調研階段，可通過三維激光掃描搜集精確、詳實的基礎數據，供論證和規劃參考；在工程設計階段，精準的現場數據直接讓設計人員坐在辦公室中完成現場測量，并可利用相關軟件直接、快速完成基于三維模型的土石方量計算；設計完成階段可利用掃描的三維模型完成設計的驗證。
特點：
大大減少現場測量時間；
減少往返測量現場的次數；
測繪結果詳盡；
通過對結果點云的查看和虛擬測繪，實現根據數據模型進行現場勘察及測繪細化；
可實現現場虛擬，讓新的設計單元與場景進行虛擬結合，以對設計結果進行審核；
三維測量形成的完整模型極大提高規劃或改建設計的可視化；
強大的計算功能，完成土石方等的概預算。 |
